1.6 Flip-flop을 하기전 래치에 대해서

https://blog.naver.com/tb_elec_engineer/221034769694

디지털논리회로 11장 래치와 플립플롭



정리를 잘 해놓으신 분이 있어서 가져왔다.





SR Latch





즉, SR 래치의 의미는 데이터를 기억하고 저장하는 역할을 하는 회로라는 것이다. 디지털 시스템에서 데이터를 기억하는 기본 단위로 사용되며, 이를 바탕으로 더 복잡한 저장 장치와 회로가 만들어진다.



S는 Set을 의미하기 때문 S가 1이 되면  Q+는 1이 된다. R은 Reset을 의미하기 때문에 R이 1이 되면 Q+는 0이된다.

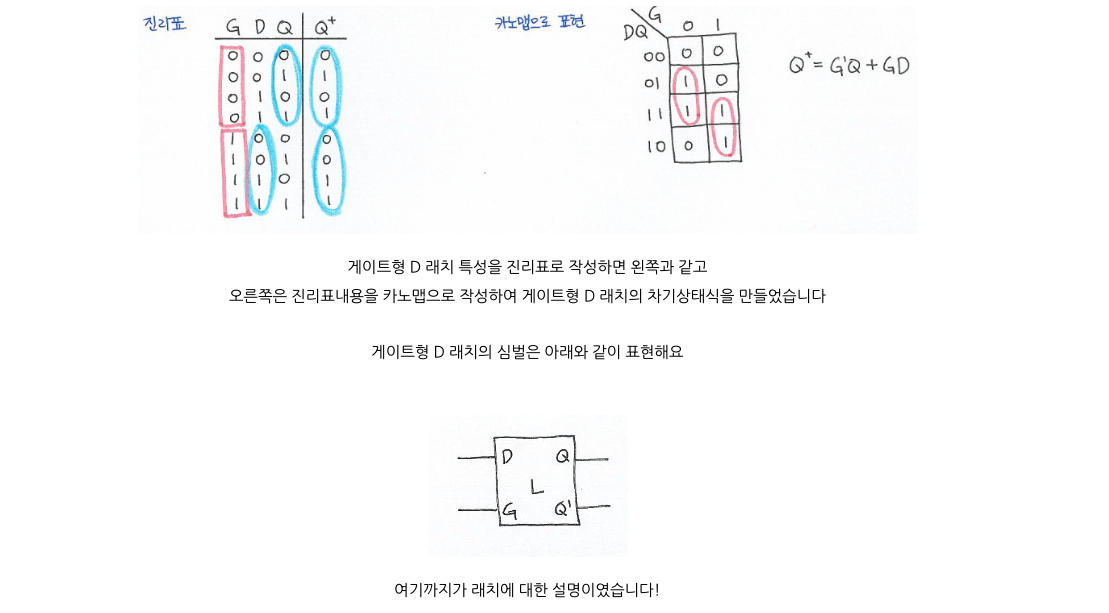

D Latch



D 래치(D Latch)는 1비트의 데이터를 저장하는 역할을 하는 순차회로의 한 종류이다. D는 Data 또는 Delay를 의미하며, 입력 데이터를 유지하거나 전달하는 역할을 한다. D 래치는 SR 래치의 개선된 버전으로, 하나의 입력(D)을 사용하여 데이터를 처리하는 더 간단한 구조를 가진다.



SR래치와 다른 점은 모순되는 데이터 입력이 없다는 점이다.
