4.5 Logic micro-operations

논리 마이크로 연산은 비트간의 연산이다.



예를 들어 R1 = 1 0 1 0, R2 = 1 1 0 0일 때, P: R1 <- R1 ⊕ R2라면

P가 1일 때 R1은 0 1 1 0이다.









---

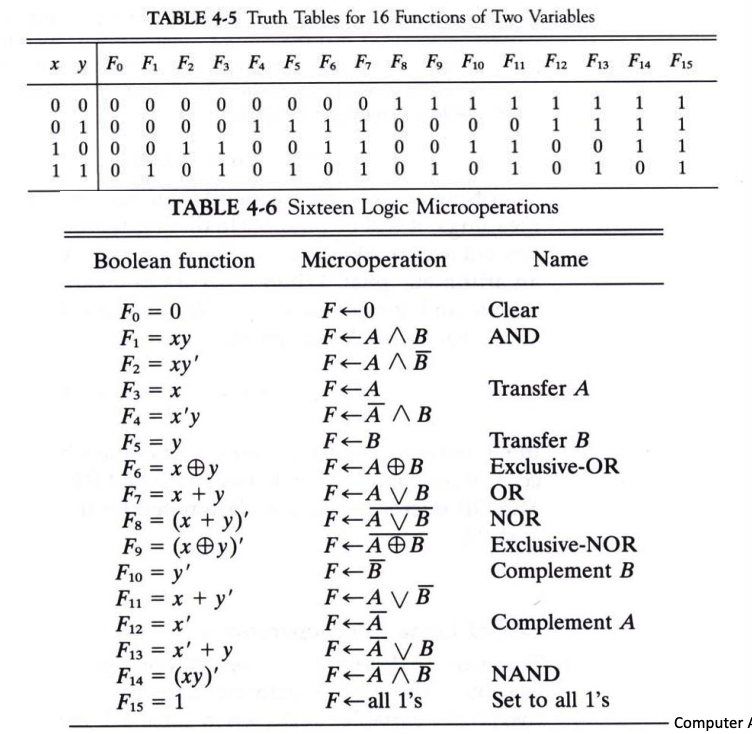

16 different binary logic operations





---

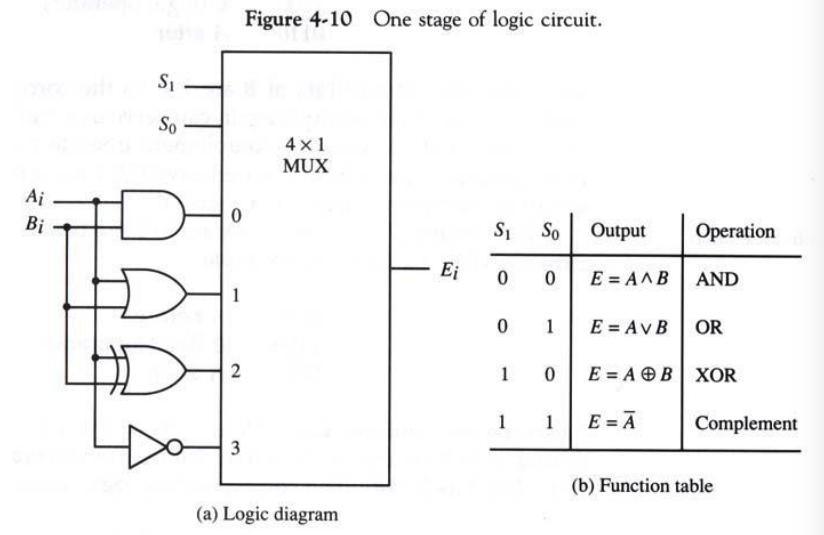

Hardware implementation

: S1, S2 총 2개의 Input의 조합으로 AND, OR, XOR, NOT 연산을 선택할 수 있다.





---

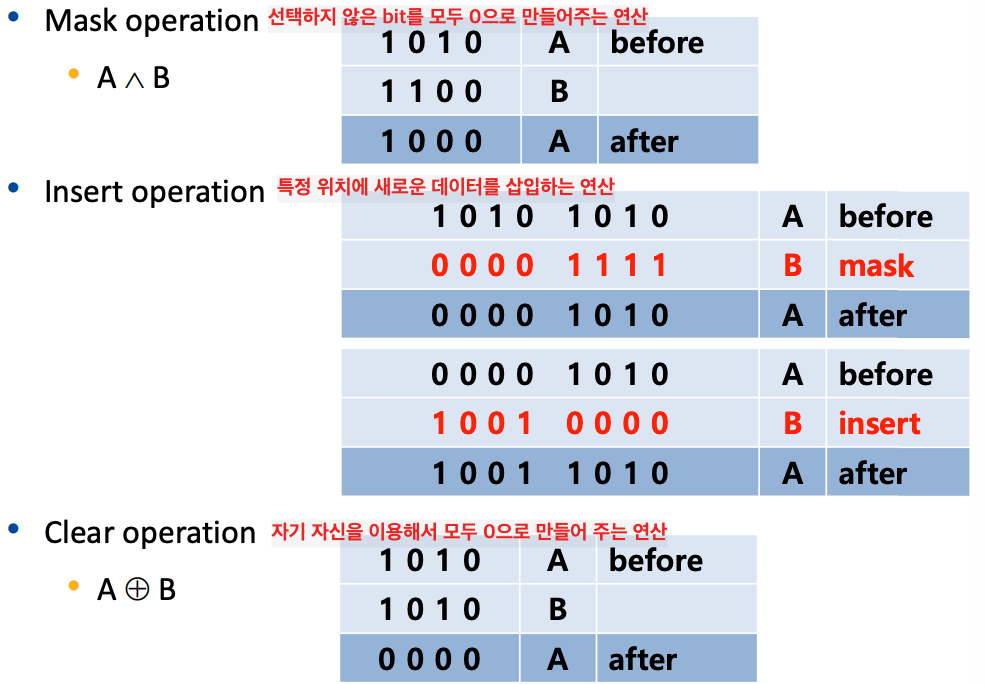

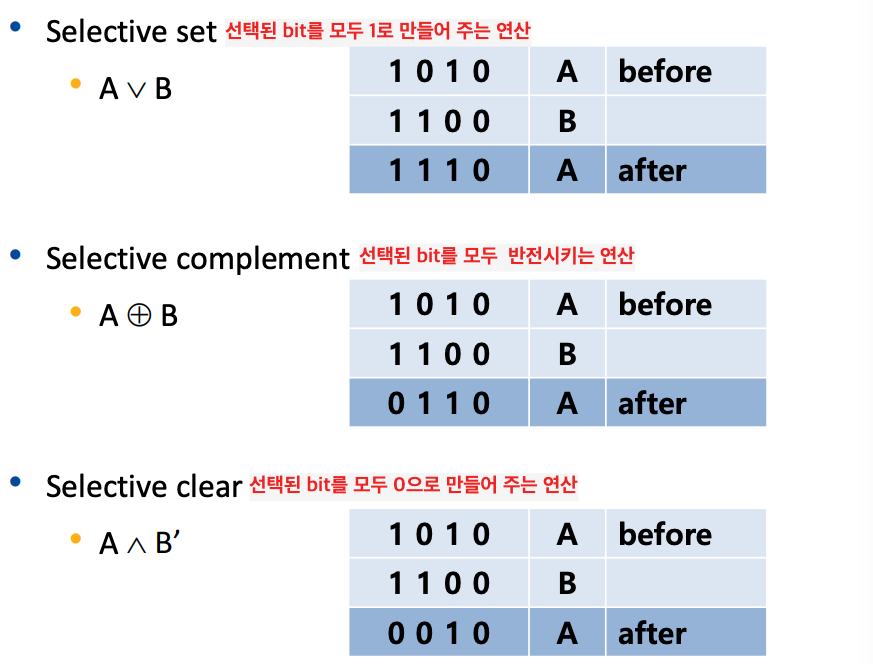

Logic micro-operations의 응용
